Описание

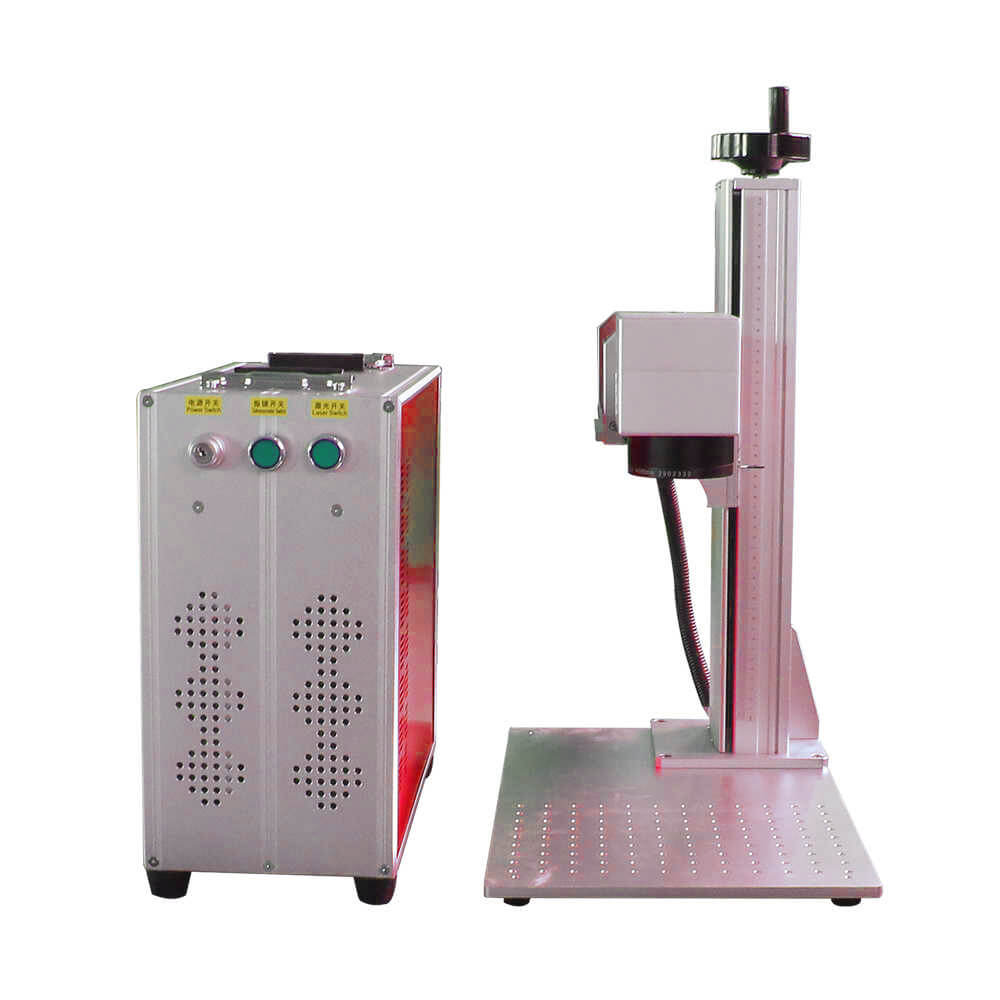

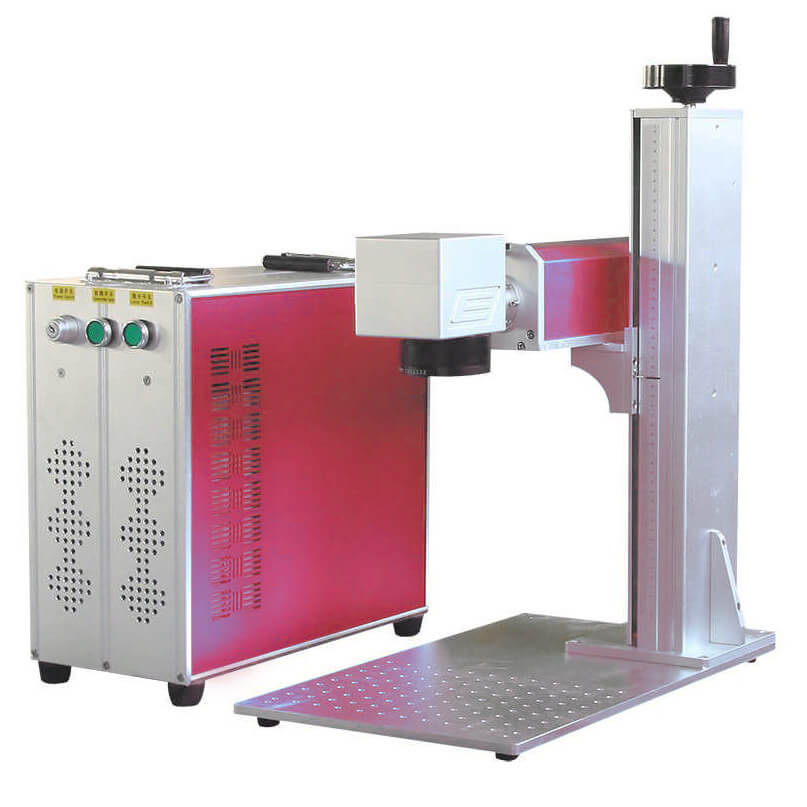

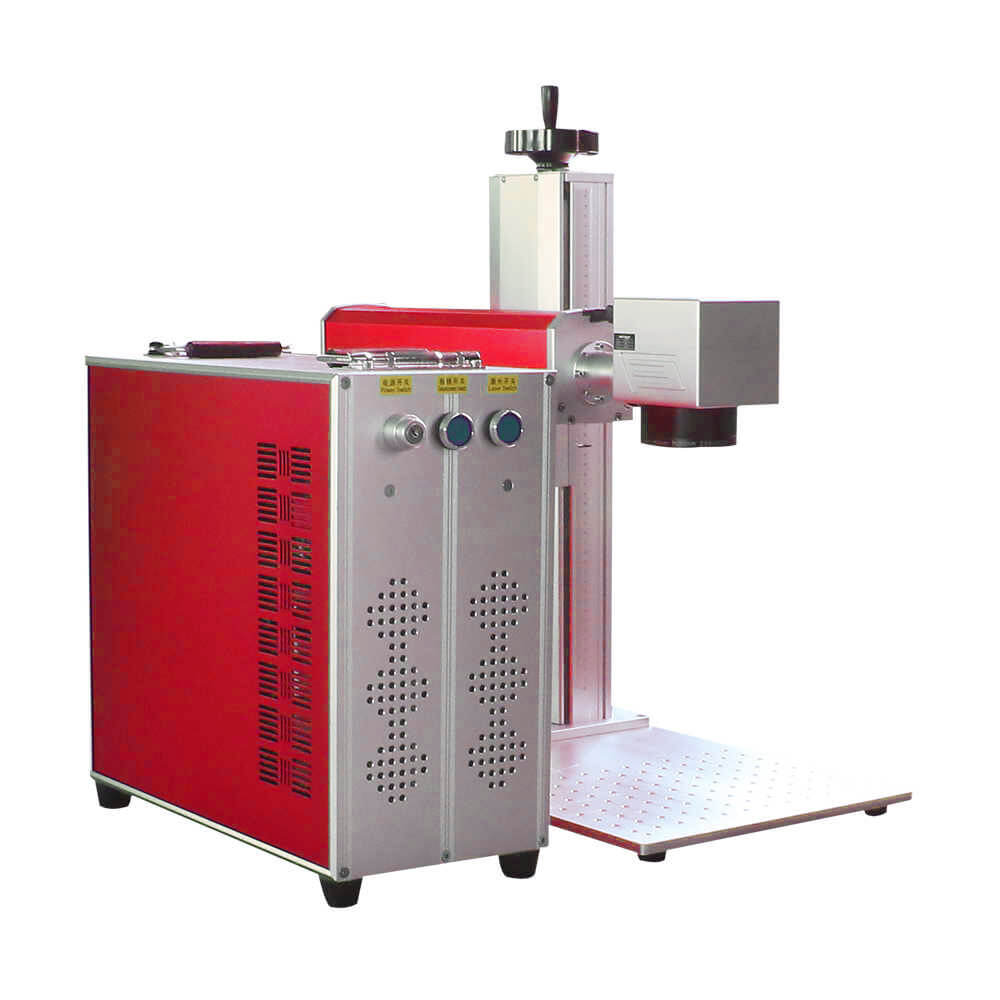

Оптоволоконный лазерный маркер SmithLaser TT – станок, предназначенный для нанесения маркировки (текст и графика) и гравировки по металлу, резине, коже, пластику.  Данная модель выполнена в настольном варианте. Линза F-Theta (США), установленная на маркере, обеспечивает одинаковое качество лазерного пятна по всей площади рабочего поля (без искажений по краям). Фокусное расстояние устанавливается при помощи двух  лазерных указателей (для двух линз).

Виды излучателей

От характеристик излучателя зависят возможности станка. Основные различия касаются мощности, длительности и энергии импульса, диапазона частот повторения.

Технология Q-Switch (с модуляцией добротности)
Подходит для выполнения стандартной гравировки и маркировки, имеет ограничения по регулировке длины и частоты импульсов.

Преимущества: низкая цена, хорошее качество маркировки (в большинстве случаев сопоставимое с технологией MOPA).

Недостатки: Дает менее глубокие цвета, чем MOPA, с некоторыми материалами работать сложнее (например, с нержавеющей сталью), маркировка на пластике иногда желтеет.

• MaxPhotonics (Китай) существует с 2004 года, специализируется на производстве и исследованиях в области оптоволоконных излучателей.
• Raycus (Китай) основана в 2007 году, изначально продукция считалась плагиатом с IPG, однако на сегодняшний день в компании ведутся собственные разработки.

Мощности: 20, 30, 50 Вт.

Частота импульсов: 0-1000 кГц.

Технология MOPA

Имеет широкий диапазон регулировки частоты импульсов. Благодаря прецизионным настройкам подбирается наилучший режим для конкретного вида поверхности.

Преимущества: больший выбор обрабатываемых материалов (в т.ч. анодированный алюминий), качественная заливка при глубокой гравировке, высокая четкость, маркировка пластика чистая, не желтеет.

Недостатки: более высокая стоимость излучателя.

• JPT (Китай) – излучатель имеет компактные размеры, оснащен активной системой воздушного охлаждения (что дает тихую работу при длительном использовании, при кратковременном использовании вентиляторы не включаются).

Мощности: 20, 30, 50 Вт.

Частота импульсов: 25-600 кГц, 37-600 кГц, 40-600 кГц

Технология IPG

Мировой лидер в разработке и производстве лазерных источников, IPG разработал запатентованную технологию с боковой накачкой диодов, стабильным потоком и идеальным качеством луча.

Преимущества: идеальное качество луча, контрастная и яркая маркировка, большие возможности по настройке.

Недостатки: высокая стоимость.

• IPG (Россия, США) – надежные излучатели, на их срок службы не влияет частота включения и выключения, факторы окружающей среды (пыль, влажность, вибрация).

Мощности: 20, 30, 50 Вт.

Частота импульсов: 25-600 кГц, 37-600 кГц, 40-600 кГц

Преимущества

• Надежность. Срок службы волоконного лазерного излучателя – до 100 000 часов непрерывной работы.
• Экстренная остановка. При необходимости экстренно прервать работу аппарата это можно сделать быстро – нажав красную кнопку на лицевой панели.
• Скорость: от 7 до 12 тысяч мм/с. Обеспечивается сканирующей головкой Sino-Galvo.
• Программное обеспечение: на английском или русском языке.

Дополнительные опции

• Кулачковое поворотное устройство. Позволяет производить маркировку цилиндрических деталей (кружки, кольца, сверла, цилиндры и т.д.) внутри и снаружи.
• Регулируемый в 2 или 3 плоскостях рабочий стол. Дает возможность быстрой установки изделия и настройки области маркировки.
• Компьютер для управления лазером. Компактный или промышленного исполнения, полный набор программного обеспечения и большую библиотеку файлов.
• Дополнительные линзы: 100, 200 или 300 мм (в зависимости от мощности излучателя).
• Воздухоочиститель. Убирает пыль и дым, образующиеся в процессе маркировки. Применяется для моделей с мощностью излучателя более 20 Вт.
• Стабилизатор напряжения. Для предотвращения ошибок и поломок, которые возникают из-за скачков напряжения.
• Дисковый вращатель. 24 канавки, автоматизирует подачу предметов, благодаря чему повышается производительность (до 30%).
• Система автофокусировки.

Технические характеристики

• Тип оборудования лазерный маркер
• Мощность лазера 20, 30, 50 Вт
• Рабочее поле 100х100, 200х200 или 300х300, в зависимости от комплектации
• Глубина опускания рабочего стола 550 мм
• Скорость гравировки скорость маркировки 7000 мм/с
• Скорость резки
• Точность позиционирования
• Минимальный размер буквы для гравировки 0.2 мм
• Поддерживаемое ПО EzCad
• Поддерживаемые графические форматы jpg, png, svg и т.д.
• Интерфейс подключения
• Охлаждение излучателя воздушное
• Срок службы лазерной трубки
• Потребляемая мощность
• Размер станка (ДхШхВ) 84х67х85 см
• Масса
• Электропитание 220 В, 50 Гц
• Сквозной стол
• Тюнинг возможен

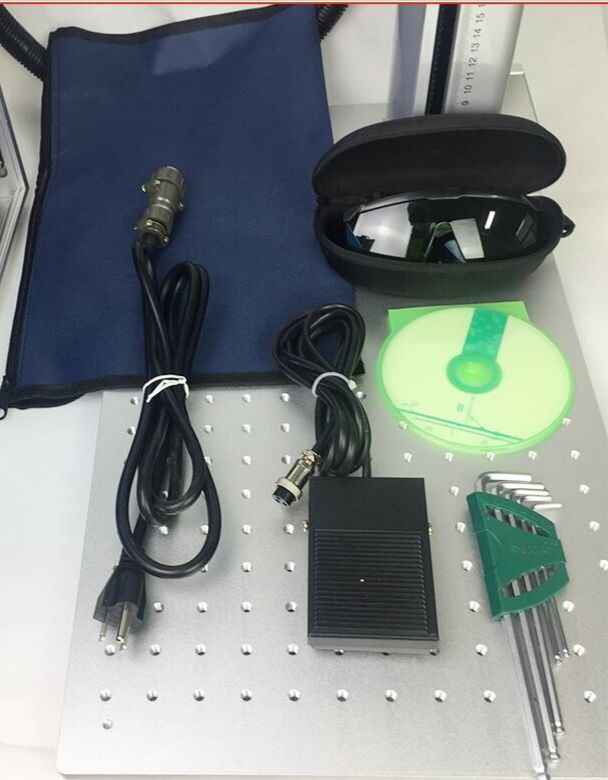

Комплектация

В базовой комплектации аппарат оснащен штативом 550 мм, высота регулируется вручную. Модернизированный вариант предполагает удлиненный штатив 850 мм. Рабочее поле – квадрат со стороной 100, 200 или 300 мм (зависит от диаметра линзы).
